- Descripción del producto

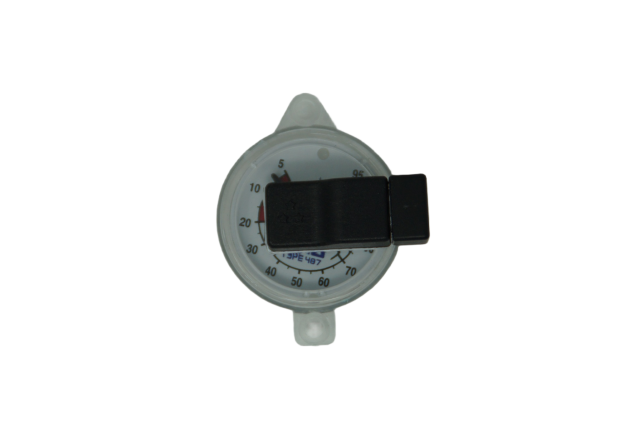

Sensor de repuesto para el módulo Rotarex Dimes WAVE destinado a la detección del nivel de llenado en depósitos de gas de combustión compatibles de 4 orificios. El sensor Hall sustituye a la unidad de sensor/indicador del depósito correspondiente y transmite la señal de nivel de llenado a la caja transmisora WAVE existente. Este modelo está diseñado para válvulas de nivel de giro a la izquierda.
Contenido del envío
- 1× sensor Hall 0,5–4,5 V (RRD Remote Readout Dial), de giro a la izquierda
Características técnicas
- Fabricante: SRG ROTAREX
- Modelo: sensor de nivel de repuesto para el módulo Dimes WAVE
- Rango de señal: 0,5–4,5 V
- Tipo: sensor Hall / RRD (Remote Readout Dial)
- Sentido de giro: antihorario
- Aplicación: Detección del nivel de llenado en depósitos de gas de combustión compatibles de 4 orificios con el sistema Dimes WAVE
Aplicación
El sensor de depósito de recambio se utiliza cuando es necesario sustituir el sensor existente del sistema Dimes WAVE. Está diseñado para utilizarse con una caja transmisora WAVE ya instalada y es adecuado para depósitos de gas de combustión de 4 orificios compatibles con un indicador de nivel adecuado. Antes de la instalación, se debe comprobar la compatibilidad con el depósito, la válvula, el sentido de giro y el módulo WAVE.
Indicaciones de seguridad y advertencias
Seguridad general
- El montaje y la sustitución solo deben ser realizados por personal cualificado; al trabajar con depósitos de gas e indicadores de nivel, deben respetarse las especificaciones del fabricante del depósito, la válvula y la instalación.
- Antes de la sustitución, asegúrese de que no haya fuentes de ignición, llamas abiertas, chispas ni superficies calientes en las proximidades.
- Utilice este componente únicamente con depósitos de gas combustible compatibles de 4 orificios y con los componentes Dimes WAVE adecuados; una instalación incorrecta o un sentido de giro erróneo pueden provocar valores de nivel de llenado erróneos.
Montaje y manejo
- No abrir, modificar, dañar ni retocar mecánicamente el sensor.
- Mantenga las zonas de conexión y los contactos limpias, secas y libres de corrosión; la humedad o la suciedad pueden afectar a la transmisión de la señal.
- Durante el montaje, asegúrese de que el sensor quede correctamente asentado, bien fijado y que el cableado no presente tensiones.
- No doble, apriete ni coloque el cable sobre bordes afilados; asegúrese de que cuente con una protección adecuada contra el roce, la tracción y las vibraciones.
Comprobación tras la instalación
- Tras la sustitución, compruebe el funcionamiento del indicador de nivel y verifique que los valores mostrados sean plausibles.
- En caso de indicaciones inusuales, interrupciones o fallos de funcionamiento, no seguir utilizando la instalación hasta que se hayan comprobado la causa, la conexión y la compatibilidad.
- Si se han desmontado o modificado componentes por los que circula gas, es necesario realizar una prueba de estanqueidad de acuerdo con la normativa vigente y las especificaciones del fabricante.
Almacenamiento y eliminación
- Almacenar en un lugar seco, limpio y protegido del calor directo, la humedad y las cargas mecánicas.
- Deseche las piezas usadas y el embalaje de acuerdo con la normativa local; no deseche los componentes eléctricos o electrónicos con la basura doméstica.
- Mantener fuera del alcance de los niños; las piezas pequeñas y el material de embalaje pueden suponer un peligro.
Información del fabricante
ROTAREX SRG
Industriestrasse 11
35075 Gladenbach
Alemania
Correo electrónico: srg@rotarex.com
