- Descrizione del prodotto
L'attacco rapido è stato sviluppato appositamente per un uso sicuro ed efficiente sulle cosiddette bombole di gas e soddisfa i requisiti della norma G 607. Offre una soluzione robusta con funzioni di sicurezza innovative:
Scollegamento rapido della linea del serbatoio in caso di emergenza: in caso di emergenza, la linea può essere scollegata in modo rapido e sicuro per evitare perdite di gas incontrollate.
Maggiore sicurezza grazie alla doppia valvola di non ritorno: la valvola di non ritorno integrata su entrambi i lati impedisce la fuoriuscita di gas sia dal lato della bombola che dal lato della linea di riempimento. Ciò significa che il rilascio regolare, ad esempio per le bombole dei carrelli elevatori o applicazioni simili, è sicuro e semplice.
Impedisce il rifornimento quando la linea è scollegata: la doppia valvola di non ritorno fa sì che il gas possa fluire solo quando il raccordo è correttamente collegato.
©HybridSupply
Installazione:
L'attacco rapido deve essere montato direttamente sulla multivalvola della bombola di gas, tra l'ugello di ingresso e il tubo di riempimento del GPL.
Contenuto della fornitura:

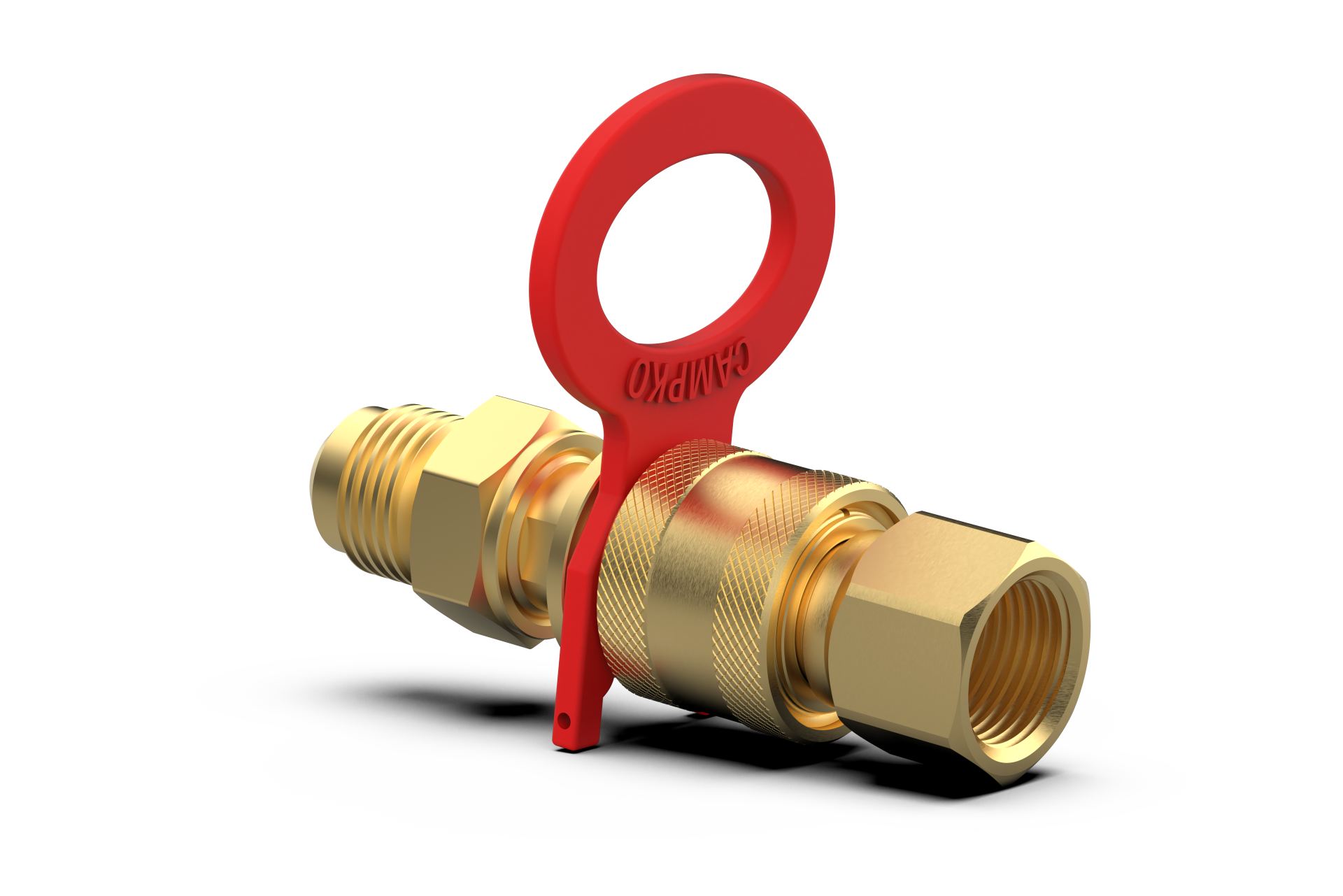

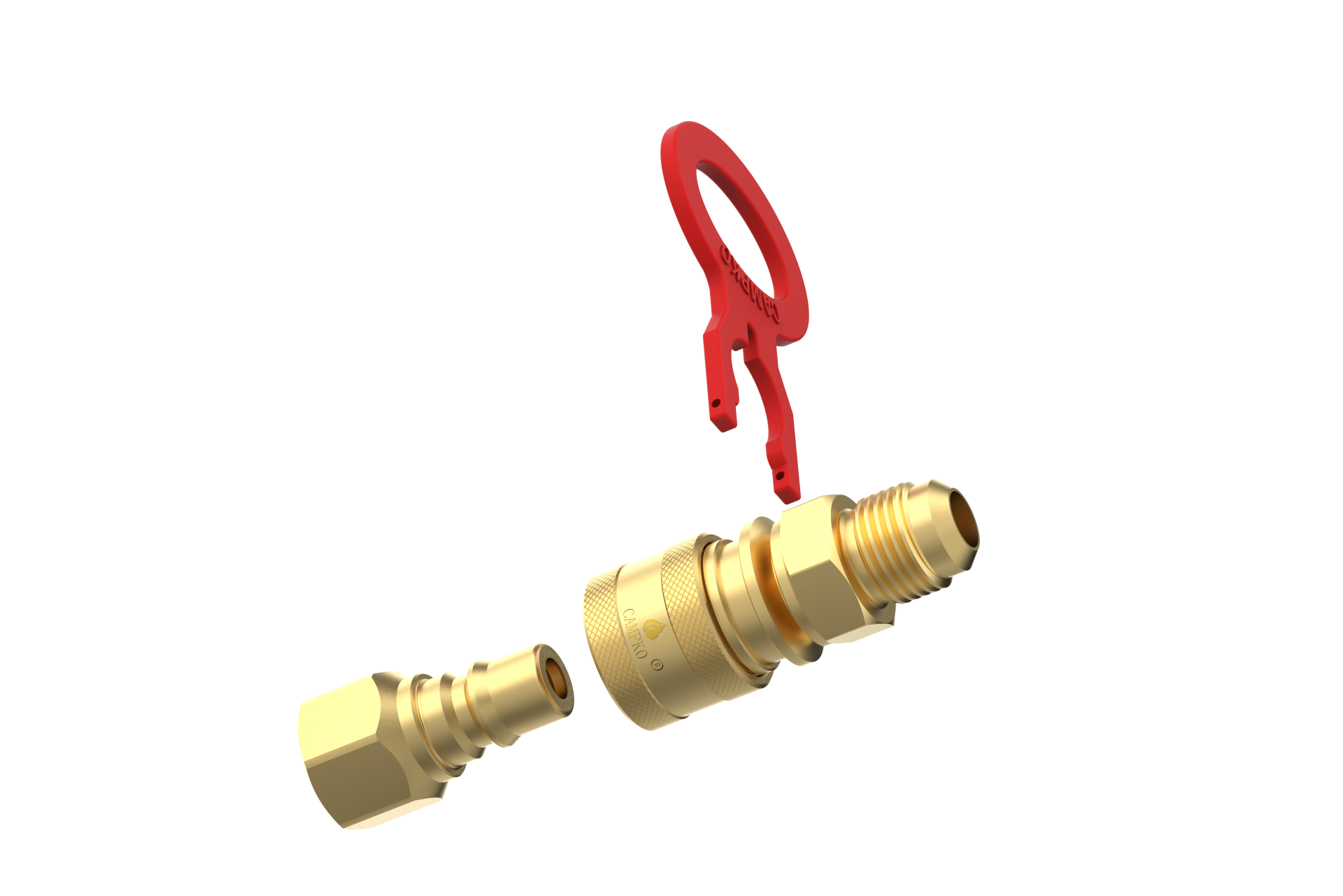

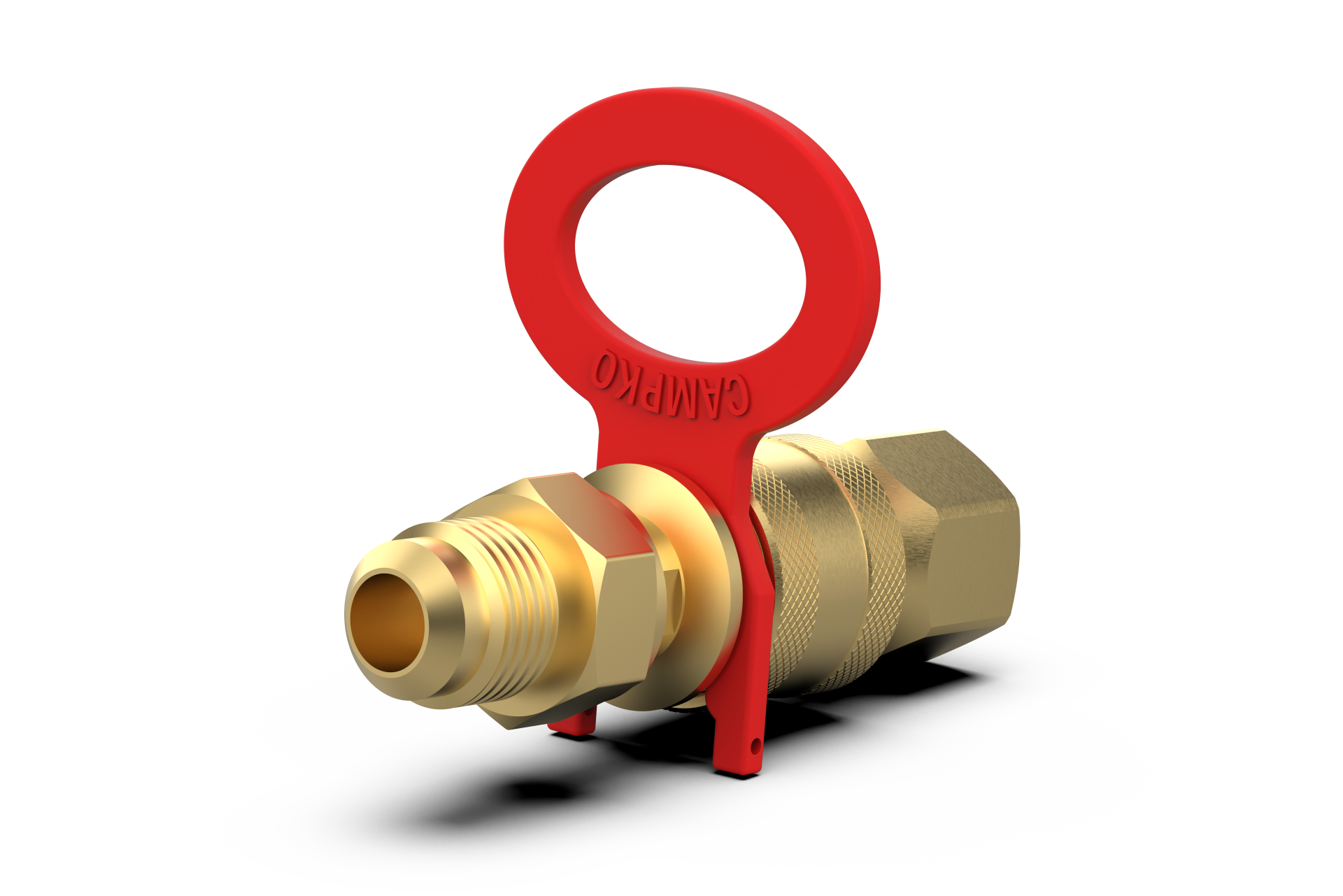

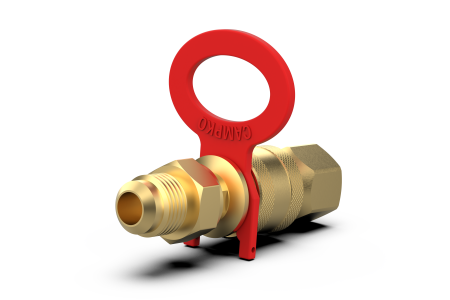

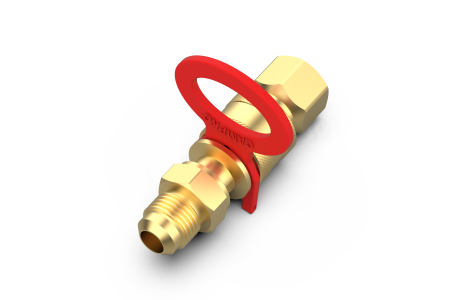

Raccordo rapido CAMPKO con doppia valvola di non ritorno integrata

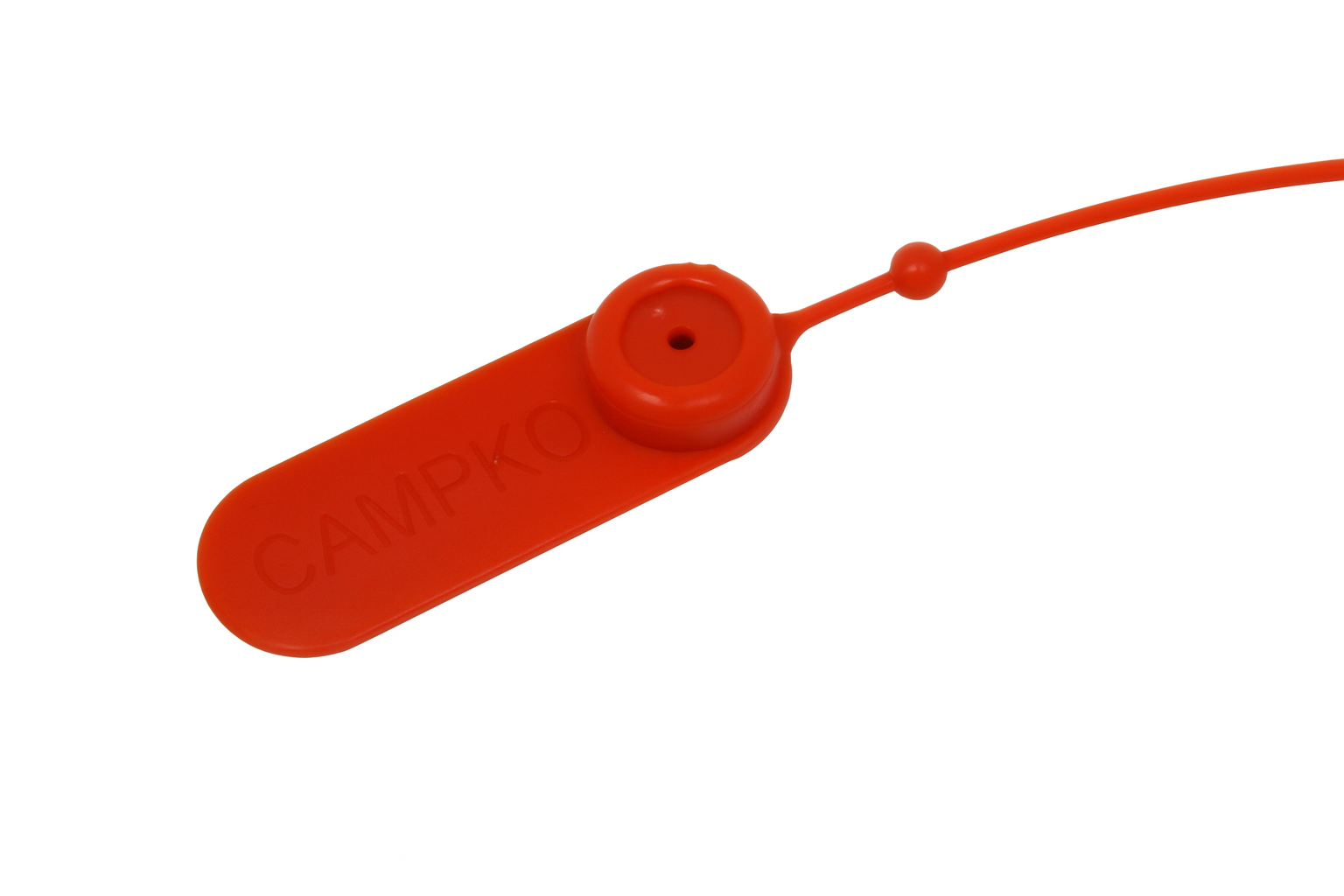

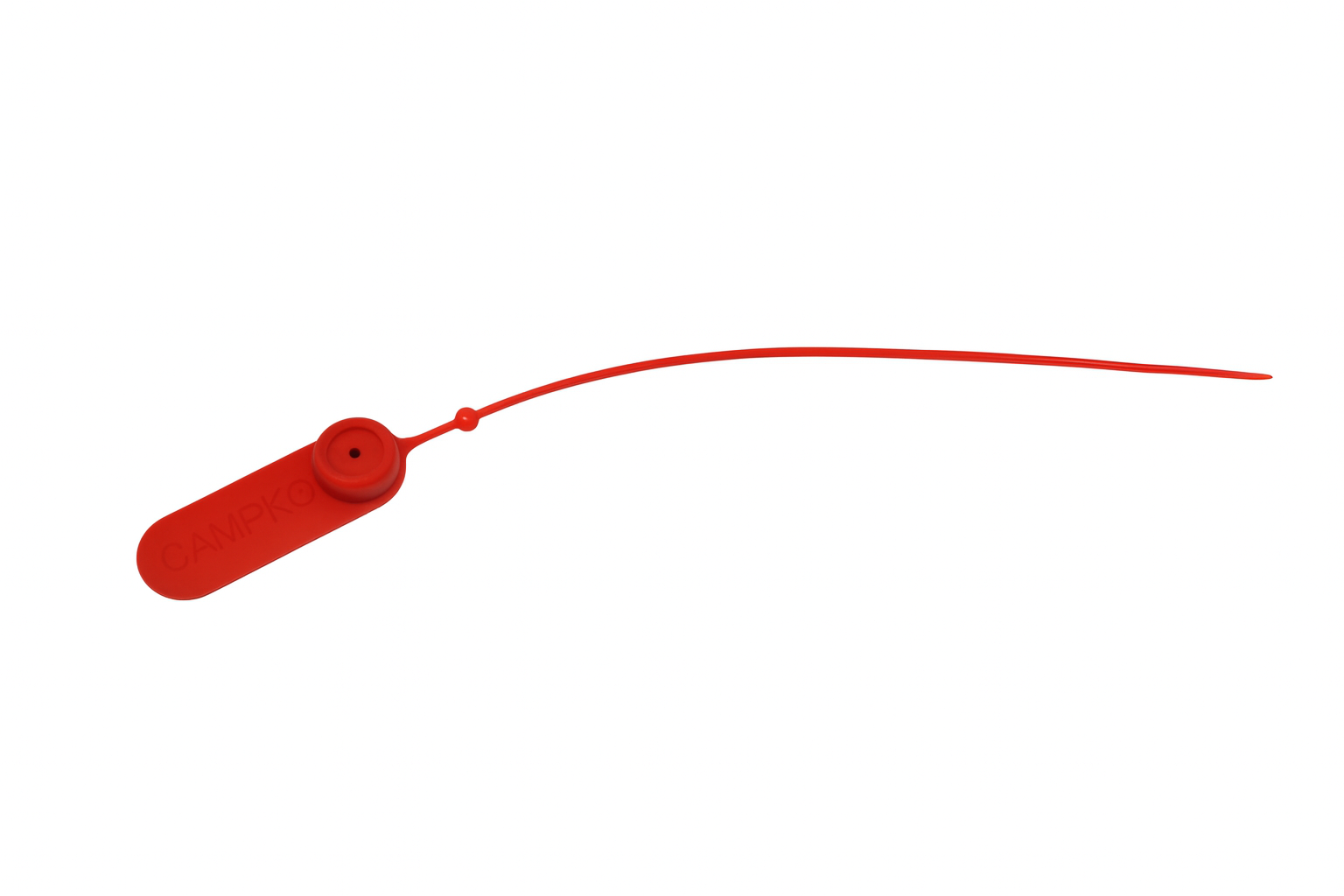

Elemento di sicurezza CAMPKO
Guarnizione CAMPKO
©HybridSupply
Caratteristiche:
Materiali di alta qualità per la massima resistenza alla corrosione e alla temperatura
Design ergonomico per una facile manipolazione e installazione
Meccanismi per prevenire l'allentamento involontario
Compatibile con le linee di riempimento e le connessioni più comuni
Valvola di non ritorno su entrambi i lati per una maggiore sicurezza e una facile disconnessione
Guarnizioni appositamente sviluppate per applicazioni con propano/butano
Fornitura ibrida
Campi di applicazione:
Tutte le bombole di gas omologate con connessioni di riempimento e prelievo separate. Particolarmente adatto per applicazioni che richiedono un allentamento regolare, ad esempio per le bombole dei carrelli elevatori.
©HybridSupply
Dati tecnici:
Materiale: ottone
Peso: 220 g
Lunghezza totale: 93 mm
Attacco multi-valvola: filettatura interna W21,8x1/14".
Attacco tubo di riempimento: filettatura maschio W21,8x1/14".
Valvola di non ritorno: doppio non ritorno, integrata su entrambi i lati
©HybridSupply
Istruzioni e avvertenze di sicurezza
Istruzioni e avvertenze di sicurezza
Istruzioni generali di sicurezza
Da utilizzare solo da specialisti qualificati:
I lavori su tubi o raccordi del gas possono essere eseguiti solo da specialisti qualificati.Controllare prima dell'uso:
Controllare che l'attacco rapido non sia danneggiato, usurato o sporco prima di collegarlo. Un raccordo difettoso non deve essere utilizzato.Evitare l'uso improprio:
- Utilizzare l'attacco solo per le bombole di gas e le linee di riempimento previste.
- È severamente vietato manomettere o modificare il raccordo.
Assicurare la tenuta:
Eseguire una prova di tenuta dopo ogni installazione o utilizzo per evitare perdite di gas.
Avvertenze specifiche
1. rischi meccanici:
- Attenzione: prima di riempire il serbatoio, accertarsi che il giunto sia completamente innestato. Una linea non fissata correttamente può allentarsi durante il funzionamento e causare perdite di gas.
- Nota: in caso di resistenza meccanica insolitamente elevata, il giunto non deve essere chiuso o aperto con la forza.
2. rischi termici:
- Attenzione: il funzionamento della frizione non deve superare l'intervallo di temperatura specificato (da -20 °C a +60 °C), in quanto ciò potrebbe compromettere il funzionamento e indebolire il materiale.
3. malfunzionamento della valvola di non ritorno:
- Attenzione: controllare regolarmente il funzionamento della valvola di non ritorno. Se la valvola non si chiude correttamente, c'è il rischio di una fuoriuscita di gas quando viene rilasciata.
- Nota: se la valvola di non ritorno è difettosa, l'attacco rapido deve essere sostituito immediatamente.
4. allentamento involontario del tubo:
- Attenzione: utilizzare sempre la clip di sicurezza per evitare lo scollegamento involontario del tubo.
- Nota: controllare regolarmente il funzionamento della clip di sicurezza e sostituirla se è danneggiata.
Istruzioni per la manutenzione e l'ispezione
Ispezioni regolari:
Controllare l'attacco rapido almeno ogni 6 mesi per verificare la presenza di danni visibili, l'affaticamento del materiale e la funzionalità di tutte le parti mobili.Controllare le guarnizioni:
- Sostituire le guarnizioni se sono fragili, danneggiate o usurate.
- Utilizzare solo ricambi raccomandati dal produttore.
Test di funzionamento:
- Testare regolarmente il dispositivo di sgancio rapido e la valvola di non ritorno per assicurarsi che entrambi funzionino correttamente.
Pulizia:
- Pulire la frizione solo con detergenti delicati. Non utilizzare prodotti chimici aggressivi perché potrebbero danneggiare il materiale.
Misure di emergenza in caso di malfunzionamento
Perdita di gas:
- Interrompere immediatamente il processo di rifornimento.
- Rimuovere il giunto e sostituirlo con un'unità testata.
Dispositivo di sgancio rapido difettoso:
- Bloccare immediatamente il serbatoio e interrompere l'utilizzo del giunto.
Rilascio incontrollato:
Produttore Informazioni di contatto
Produttore:
HybridSupply GmbH
Roggenhorsterstr. 9b
23556 Lubecca, Germania
