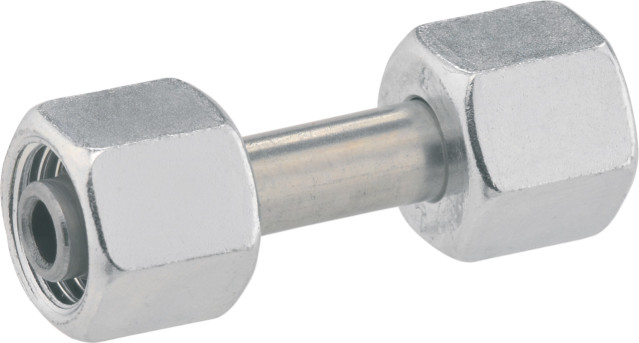

Präzisionsstahlrohr mit Mutter und Schneidring montiert, zur Montage an den Konusanschluss einer Schneidringverschraubung
Ausführung dieser Bestellnummer
- Anschluss A: Rohrstutzen 12
- Anschluss B: Rohrstutzen 12
- Länge: 50 mm
- Überwurfmutter: Typ M
- Schneid-/Quetschring: Typ D
- Verpackung: Standardverpackung
Produkthinweis
Für die ordnungsgemäße Auswahl und Montage der Schneidringverschraubungen beachten Sie bitte die GOK-Montageanleitung und die Datenblätter Schneidring- und Einschraubverschraubungen. Bei der Montage einer Schneidringverschraubung mit Kupfer- bzw. Aluminium-Rohr unbedingt Verstärkungshülse verwenden! Bei Aluminium-Rohr Verstärkungshülse aus Werkstoff Stahl verwenden! Alle Verschraubungen mit DVGW-Baumusterprüfzertifikat nach DIN 3387-1. Die DIN 3387-1 legt die Anforderungen und Prüfungen für Schneidringverschraubungen (Glattrohrverbinder) zur Verbindung von metallenen Gasleitungen, z.B. im Anwendungsbereich der TRF fest. Die Ausführungsdetails der Schneidringverschraubungen werden größtenteils in der EN ISO 8434-1, der DIN 2353 oder weiteren Normen festgelegt. Für eine eindeutige Beschreibung werden die genormten Bezeichnungen nach EN ISO 8434 angegeben (z.B. EN ISO 8434-1 – SC).
